合肥配电柜软启动柜的使用方法

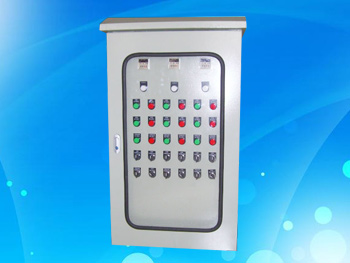

软启动柜，主要用于各类大功率电动机启动，利用软启动取代传统的启动方式，实现平滑启动，降低启动电流，减少电机启动时，较大电流对电机的机械冲击，及对电网的冲击，改善用电质量，节约能源。利用堵转保护和快速保护避免机械故障或堵转阻塞造成电动机过热而烧毁，减少因较大电流造成的压降，影响其它用电器，减少磨损，延长电机的使用寿命，节约机械的维修费用。 软起动控制柜，主要用于接收液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。 使用方法 软起动柜 软起动柜 该系列控制柜（箱）控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报苦功能，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。 1 、自动操作:接通电源，电源指示灯亮，将转换开关转至"自动"位置，检查控制柜（箱）所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。 2 、手动操作:接通电源，电源指示灯亮，将转换开关转至"手动"位置 ，按下起动按钮，电机开始运转，运行指示灯亮，按下"停止"按钮，电机停止运转，其运行指示灯熄灭。 3 、不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。

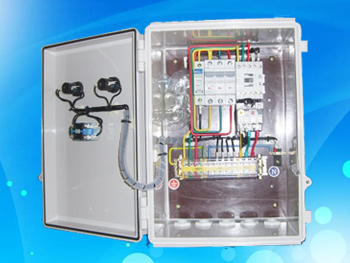

配电柜，电器及其线路放置在其中的箱子，用来分配电力能源。统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。 配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。 配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

仿威图

1、箱体骨架采用九折式型材，优质专用三通焊接成整体，结构牢固可靠，外观优美。
2、柜门下缘离地价25mm，固定在门板上的长方框上配有每隔25mm一个的圆形孔，不仅加强柜门的强度，还可以用来安装电线束、电器等元件。
3、上海仿威图柜安装板可以25mm为单位距离，前后移动，调节深度。
4、九折型材上均每25mm配有圆形孔和方形孔（配合安装梁使用）令内部安装及固定仪器非常方便快捷。
5、顶盖、侧板、后板、底板均螺丝固定，拆装容易，柜内安装工作更加方便。
6、上、下部走线孔配有分组盖板，前后门及侧门可容易拆装，方便工作。
7、底板进线孔三块盖板可以相互更换，自由移动，便于导入电缆，开孔进线。
8、上海仿威图柜底座装拆均很方便（自选件）。
9、表面处理：去油、磷化、电泳底漆、户外防水塑粉。
10、材料厚度：前门.底座为2.0毫米,安装板2.5毫米,其余均为1.5毫米.
11、主体颜色：RAL7032，安装板：红黄色或镀锌。
12、所有结构和附件与威图ps柜一样。

13.可根据客户要求定制各种规格尺寸及开孔变化。
