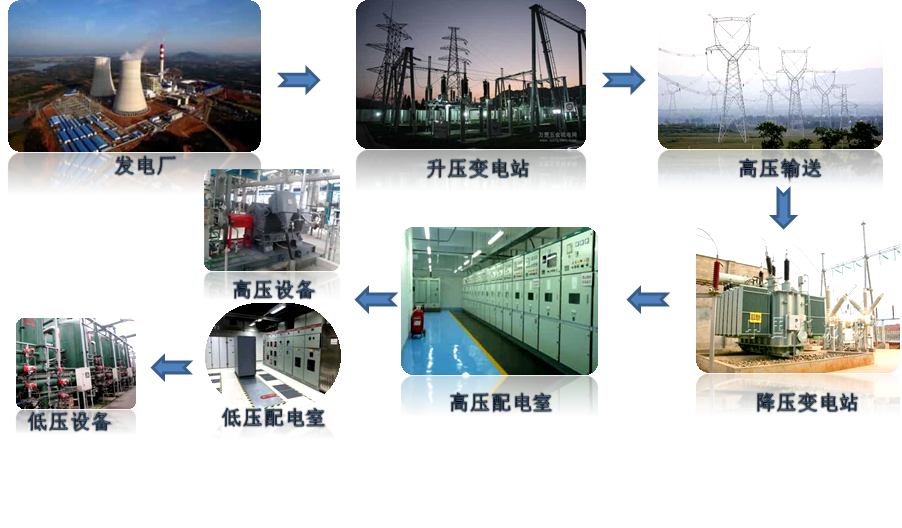

电力系统

配电柜定义

在电力系统的末端负责分配电能和电力线路、用电设备的监测、控制而集成电气元件的柜体被称为配电柜。

配电柜就是开关柜和配电箱在广义概念上的合称。

开关柜和配电箱的区别

开关柜是一种成套开关设备和控制设备，主要对电力线路、主要用电设备的控制、监视、测量和保护，体积大，常设在变电站和配电室内。

配电箱主要对用电设备控制、分配电能，对线路的过载、短路、漏电起保护作用，体积小，适用各种场所。

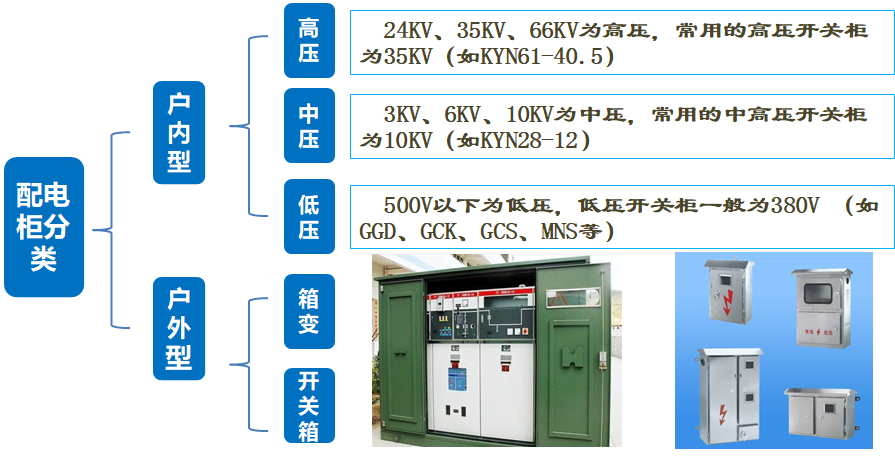

按电压等级分类

开关柜中，500V以下为低压，3KV、6KV、10KV为中压，24KV、35KV、66KV为高压，其中66KV很少用。

目前，常规的低压开关柜一般为380V （如GGD、GCK、GCS、MNS等）；中高压开关柜一般为3KV、6KV、10KV、24KV、35KV，我们常用的中高压开关柜为10KV和35KV（如KYN28-12、KYN61-40.5）。

配电柜的分类

按电压波形分类

可以分为直流开关柜、交流开关柜。

按安装地点分类

可以分户内式开关柜和户外式开关柜。

按断路器安装方式分类

可以分为移开式开关柜和固定式开关柜。

按配电装置绝缘特点分类

可以分户空气绝缘敞开式开关柜、气体绝缘金属密闭式（GIS）开关柜及混合技术（MTS）开关柜。

按结构形式分类

中高压开关柜：按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

低压开关柜分为抽出式开关柜（GCS、GCK、MNS等），固定式开关柜（GGD、XM配电箱、XL动力柜等）。

按用途分类

分为进线柜、出线柜、计量柜、补偿柜（电容柜）、转角柜、母线联络柜、PT柜、隔离柜。
